Remplacement d'une carte Obsidian par une Nano Biscotte

Un ami m'a demandé s'il était possible de réparer une carte Obsidian qui avait grillé. Je n'ai même pas tenté de l'ouvrir car elle était coulée dans du plastique noir "obsidien".

L'idée était alors de remplacer la carte par la dernière carte de chez Plecterlabs : la Nano Biscotte.

L'avantage est qu'il n'y a besoin plus que d'une seule accu Li-ion.

Comme il s'agit d'un sabre Rainbow (multicolore), j'ai du identifier tous les fils grâce à une image trouvée sur le Net : le câblage d'une Obsidian par Novastar :

L'idée est de câbler au plus court les fils du support de piles (alimentation et haut-parleur).

Un fil a été soudé pour "remplacer" la seconde Li-ion.

Un point de colle sur le devant du support de pile permettra de tenir la Nano Biscotte tout en permettant d'en extraire la carte micro-SD pour des réglages futurs (gestion des effets lumineux, changement de sons, etc...) :

Les câbles de la LED RVB ont été changés pour pouvoir identifier clairement les couleurs. Comme le rouge est déjà pris par le fil Rouge -, le + est identifié par un fil marron. C'est mieux que d'avoir 1 fil rouge et 3 noirs :

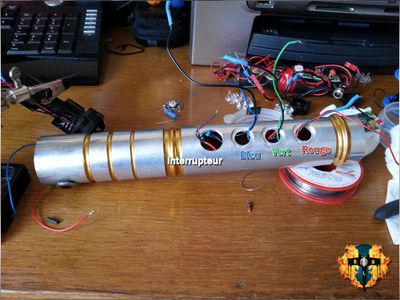

Toutes les résistances sont les résistances d'origine câblées sur le sabre. Les fils des différents interrupteurs sont identifiés par les couleurs qu'ils contrôlent (pour les sélecteurs de couleurs). L'interrupteur principale, un momentané lumineux, a ses fils rallongés pour un câblage plus facile.

Voici le principe du nouveau câblage en gardant les résistances dans leur gangue :

La carte est mise en place sur le porte-piles grâce à de la colle chaude. Comme la Nano Biscotte ne requiert qu'un seul accumulateur Li-ion, un cylindre en bois condamne l'emplacement où un fil est soudé pour transformer le porte-piles double en porte-pile simple.

Le démontage de l'interrupteur principale ne s'était pas déroulé sans mal. J'ai limé le bouton et donné un coup de papier de verre pour limiter les accrocs.

Pour finir, j'ai poli le bouton. Comme j'ai débordé, j'ai poli le reste du sabre. Du coup, ça lui a donné un coup de jeune :

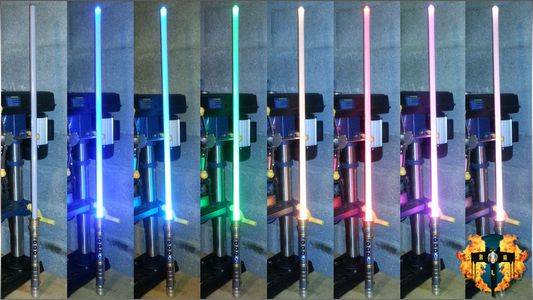

 Voici les différentes couleurs possibles avec le sabre :

La réparation est donc finie.
