6 août 2013 2 06 /08 /août /2013 21:20
Acquisition du sabre laser Luke ROTJ v2 et premières études

Edition du 11 mars 2013

Je n'aurais jamais su que ce sabre existait si je ne l'avais pas acheté sur leboncoin (voir l'article précédent). J'ai, malheureusement, eu la malchance de le voir arriver cassé.






Luke ROTJ v2 - 00 - Luke Skywalker

2ème version du sabre de Luke Skywalker dans Le Retour du Jedi.

J'ai réfléchis à différents moyens pour le convertir convenablement en luxeon tout en le réparant car il était impossible de fixer la lame et, dans tous les cas, la lame n'était éclairée que dans ses 2 derniers tiers.

Toutes mes études ont été vouées à l'échec.



Au final, Parfaite Lumière m'a dit qu'il était possible de créer un porte-lame en aluminium au tour à métaux.



J'ai donc parcouru le Net à la recherche de divers plans. Je me suis donc concentré sur la partie avant du sabre avec l'idée de positionner la LED dans la couronne de l'émetteur.

Ce cas est d'autant plus particulier que la LED et son optique sont dans la lame quand celle-ci est insérée dans le porte-lame.

La base servant d'assise à la LED faisant corps avec le porte-lame permettra de tenir la lame qui sera sécurisée par une vis bloc-lame dans un porte-lame de 25 mm seulement.



Le bouchon de protection (blade-plug, en violet) est aussi en aluminium pour ressembler au mieux au film.



Luke ROTJ v2 - 02 - plan emetteur

côtes prises à partir de différents plans pour le Luke ROTJ v2



Usinage du manchon porte-lame

Une fois les plans réalisés et envoyés, Parfaite Lumière a usiné la pièce en aluminium :



Luke ROTJ v2 - 03 - taff ParfaiteLumiere





  Eléments
  • porte-lame : à peindre en noir puis à brosser.
  • corps du sabre : retravaillé pour ajouter les deux éléments suivants.
  • bague en inox : à peindre en noir puis brosser.
  • pommeau en aluminium : sur lequel est fixé la roue dentée pour un meilleur rendu.
  • clamp graflex : réplique de clamp graflex avec sa plaque d'activation "naturelle".
  • roue dentée : à fixer sur le pommeau.
Luke ROTJ v2 - 04 - differents elements



Une fois les différents éléments assemblés :






Pour pouvoir fixer le clamp, il faut limer les petites dents qui servent, à l'origine, de guide pour tenir les 2 éléments du flash d'appareil Graflex.



Luke ROTJ v2 - 06 - montage clamp



Même si le sabre n'est pas à 100% accurate, il aura l'avantage d'être unique dans le sens où il n'a pas été produit en série.

Il reste encore du travail à faire dessus :

  • fixer le pommeau,
  • fixer la bague en inox,
  • fixer un bouton poussoir momentané miniature sur le clamp,
  • câbler la LED LedEngine RGGB,
  • câbler la Nano Biscotte,
  • peindre en noir et brosser la bague en inox, l'émetteur et le bouchon de protection et les brosser,
  • trouver ou fabriquer une vis à tête pointue,
  • remplacer le leveler par un leveler allongé.






Composants du sabre et son architecture interne

Edition du 11 mars 2013



Luke ROTJ v2 - 08 - interieur Luke ROTJ v2



Une vis sans tête tient, en plus du pommeau, un module interne pseudo "cellule d'énergie" à partir d'un tube d'aspirateur qui contient en réalité la carte son et le port de recharge.

Un tube en dépasse pour tenir le cristal vert du sabre.

La carte son du sabre est une Nano-Biscotte. Deux arguments ont justifié ce choix :

 - le prix,

 - l'absence de LED auxiliaire.

Sans LED auxiliaire et sans effet de flash en cas de contact de lame, il n'est pas nécessaire d'acheter une Petit Crouton ou plus.

La batterie Li-ion 18650 est maintenue sur un support "allégé" qui tient aussi le haut-parleur.

Le haut-parleur est dans le sabre et le son sortira par une série de petits trous entre les 2 mâchoires du clamp Graflex.

Un de ces trous permettra de faire passer les fils de l'interrupteur momentané qui se trouvera entre ces deux mâchoires, côté émetteur.



Luke ROTJ v2 - 09 - position du bouton principal



(à suivre)

Partager cet article
Repost0
20 janvier 2013 7 20 /01 /janvier /2013 22:20

Ceci est le 101ème article du blog. J'avoue qu'avec ma petite qui va avoir 2 mois, je n'ai plus trop le temps de poster des articles. J'en suis désolé.

Pour fêter ce 101ème article, j'ai tenu à en faire un façon "retour aux sources".



Pour ce retour aux sources, voici donc un article trouvé sur graflex.allmyblog.com :



Le Graflex Anniversary PH-104 est l'appareil réglementaire de l'armée américaine durant la seconde guerre Mondiale.

Avant 1942, les appareils étaient des appareils issus du marché civil, en finition Chrome, à partir de 1942, jusqu'en 1945 la finition des appareils était noire (d'où leur dénomination Black Face) A noter que de 42 à 45 l'ensemble de la production Graflex était noire. (les derniers appareils rencontrés provenant d'un Contrat gouvernemental ont des numéros de série indiquant une fabrication de 1945)

L'appareil était équipé en général d'une optique Kodak 127 mm (PH-104-E)

On note sur les objectifs militaire de 1944, en finition noire, l'absence de retardateur intégré, sans doute par économie.

L'appareil est contenu dans une valise renfermant les accessoires, pied, châssis film, flash réflecteur, filtres, pare soleil, etc.

L'US Air Force à également utilisée cet appareil sous la dénomination C-3.

Le format du film est le 4*5 inch, en plan films
A partir de 1947, est apparu le PH-47-H, puis le C-45 qui sont des versions améliorées de cet appareil.



Graflex 04 - Manuel Flash Graflex



Le flash graflex 3 cells que l'ont voit sur la photo a été choisi pour son design "futuriste" en guise de sabre laser pour le héros Luke Skywalker  avant le tournage d'un Nouvel Espoir.

Il été quelque peu modifié pour les besoins du film, à savoir l'ajout de grips sur la poignée, un anneau sur le pommeau du manche et d'un écran bulbeux de calculatrice sur sa pièce de serrage, le "clamp".



Graflex 02 - Flash Graflex et calculatrice Exactra 20 Graflex 03 - Exactra 20 ouverte



C'est Parfaite Lumière, qui m'a inspiré cet article en m'envoyant les photos de son flash Graflex qu'il me proposait à la vente. Sur les photos ci-dessus, il s'agit justement de sa calculatrice Exactra 20.



Désolé pour les puristes, les collectionneurs d'appareils photo Graflex, je vais faire le sacrilège de convertir ce flash en sabre luxeon.Cependant, tous les éléments d'origine sont gardés pour une éventuelle remise en fonction "flash". Mais, vu l'état de certaines pièces... cela risque d'être difficile.

Même si ça ne sera pas le manche Graflex tenu par Mark Hamill, il est de la même époque. Pour les puristes, les Geeks Star Wars, ce sabre va être l'équivalent du Saint Graal.

Je compte fabriquer un second pommeau sur lequel fixer des grips différents et avoir un second jeu de plaques d'activation et de boutons pour pouvoir faire, avec un seul sabre, les sabres ANH et ESB de Luke Skywalker et le sabre ROTS d'Anakin Skywalker.

- plaques d'activation trouvées sur ebay, la boutique de TFX studios.

- kit de conversion et boutons trouvé dans la graflex shop.

Avec de beaux cristaux de quartz, il sera possible aussi de faire une belle chambre de cristal au moins aussi belle que celle d'Erv' sur Plecterlabs ou du moins dans l'idée du sabre vu en coupe :



http://3f.img.v4.skyrock.net/3f3/wedgerla/pics/2205181639_1.jpg

(sans pour autant couper le sabre transversalement)



Sabre Graflex : le Grand Nettoyage



L'outils qui m'a paru cher de prime abord sur graflexshop.com est vite rentabilisé au bout de quelques utilisations. Le pin tool est idéal pour démonter et remettre dans se casser la tête les petites pinouilles Graflex ("socket prongs") :

Graflex 27 - outils pour demonter les pinouilles



Sur la photo, on peut voir qu'il existe différents types de pinouilles. Sur la rangée du haut, on peut retrouver celles de mon Graflex : aspect brut, un petit coup de mirror et les "petites" pinouilles qui se trouvaient sous le bouton d'activation.

La rangée du bas, on retrouve les pinouilles d'une des extensions de flash Graflex (les autres étant aussi droites que celles du Graflex) avec différents aspect : brut et avec un coup de mirror. La troisième paire est vient d'un lot de replicas.

Avec la règle, il est plus facile de se rendre compte de leurs tailles :



Graflex 26 - comparatif des pinouilles



Il faut démonter au préalable les oreilles de lapin avant de pouvoir glisser le porte-lame dans le flash Graflex. Sur les photos suivantes, on les retrouve montées sur le manchon porte-lame du Graflex. On peut constater qu'elles dépassent de la coque externe. Pour démonter le manchon porte-lame, il faudra donc démonter avant les petites pinouilles.

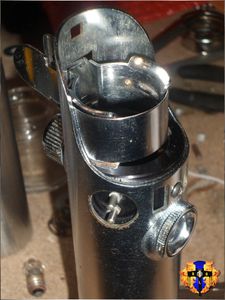

Graflex 29 - pinouilles vintage Graflex 30 - pinouilles replica



En regardant dans le porte-lame, on constate qu'elles dépassent aussi à l'intérieur. Il faudra donc couper le pas de vis.



Graflex 28 - les pinouilles depassent



Le "Glass Eye" (officiellement, le "focus spot") sert ici de vis bloc-lame.



Voici une petite vue du connecteur d'ampoule ("bulb connector") avant et après passage au mirror. Le résultat est plus flagrant :



Graflex 25 - passage des pieces au mirror



Sans faire exprès, durant le nettoyage, j'ai éjecté la partie en plastique rouge du bouton Graflex vintage. Au final, ça permet de voir le principe de fonctionnement :



Graflex 31 - bouton graflex vintage demonte



En appuyant sur le bouton, le ressort se comprime sur la base qui est solidaire du corps du bouton. Comme une pièce métallique est fixée à la base de la partie plastique, le contact se fait avec les 2 pinouilles sous le bouton pour déclencher le flash.

Quand le photographe relâche le bouton, le ressort remet le bouton en plastique à sa position de repos.

C'est le principe du bouton poussoir momentané.


Si vous voulez monter ce type de bouton sur un sabre custom, il faudra utiliser un taraud Hss UNF 5/8-18.

Partager cet article
Repost0
6 avril 2010 2 06 /04 /avril /2010 10:31

Les sabres des personnages principaux de Star Wars ont été déclinés en plusieurs produits dérivés :

- les éditions limitées : sabres en métal plein en présentoir à l'échelle 1 dont la production a été limitée à un certain nombre d'exemplaires.

Ils ne sont pas lumineux et n'ont pas d'effets sonores.

- les sabres eFX : eFX est la société qui a repris la licence MR pour la réalisation de sabres en présentoirs.

- les sabres à l'échelle 0,45 : sabres en métal plein en présentoir à l'échelle 0,45.

La réalisation de ces sabres m'a laissé perplexe. Après, si on se dit que c'est une manière comme une autre de produire des sabres moins chers que les éditions limitées ou de permettre au collectionneur de se faire moins disputer par sa compagne avec des objets prenant deux fois moins de place sur les étagères que les répliques à échelle 1.

- les sabres Force FX : la licence d'origine était détenue par Master Replica. Les 2 premiers sabres (Anakin AOTC et Luke ROTJ) étaient des sabres EL (électro-luminescents). Puis, Master Replicas (MR) a opté pour une rampe de LED. Hasbro a pris la relève pour fabriquer des sabres "sons et lumière" en rééditant les modèles MR et en créant de nouveaux sabres. Avant 2010, les modèles ont une lame fixée au sabre. Après, Hasbro veut reprendre le concept des premières études de MR qui prévoyait des lames amovibles.

Le problème de ces sabres est que certains modèles se retrouvent déformés à cause du manchon porte-lame ou de  l'électronique. Les sabres se retrouvent ainsi avec un émetteur ou une garde plus large que le modèle d'origine.

Les années d'éditions des sabres Force FX sont des liens pour voir les tutoriaux de démontage des sabres.



épisode I : TPM : La menace fantôme

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force

FXMR

Force

FX Hasbro

eFX
Qui-Gon TPM Qui-Gon Jinn
 L: 30 cm
2006
Obi-Wan TPM AOTC Obi-Wan Kenobi
L: 28 cm
2008 2004
  2009

Maul TPM Dark Maul

L: 52,9 cm

D: 3,75 cm

2003
2005
2006
2007
Maul battle dammaged TPM Dark Maul

L: 27 cm

D: 3,75 cm

  2004
2006   2007



épisode II : AOTC : L'attaque des clones

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force FXMR Force FXHasbro  eFX
Anakin AOTC Anakin Skywalker
 L: 30 cm
2006 2006
2002
Windu AOTC - ROTS Mace Windu
L: 27,8 cm

2004
2004 2009
Obi-Wan TPM AOTC Obi-Wan Kenobi L: 28 cm 2008
2004

2009
Yoda AOTC - ROTS Yoda L: 17 cm
2005  2005 2007 2007
Dooku AOTC - ROTS Dark Tyranus

L: 32,5 cm

D: 3,14 cm

2002
2004

2009



TCW : The Clone Wars : La guerre des clones

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force FXMR Force FXHasbro eFX
Anakin ROTS Anakin Skywalker

L: 27 cm

D: 3,5 cm

2005
2005
2005
2007
Ashoka CW Ashoka Tano            2008
Windu AOTC - ROTS Mace Windu
L: 27,8 cm

2004
2004 2009
Obi-Wan ROTS Obi-Wan Kenobi

L: 28 cm

D: 3,7 cm

2008
2004
2006
2007
Yoda AOTC - ROTS Yoda L: 17 cm
2005  2005 2007 2007
Dooku AOTC - ROTS Dark Tyranus

L: 32,5 cm

D: 3,14 cm

2002
2004

2009
Ventress CW Ventress          2009



épisode III : ROTS : La revanche des Sith

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force FXMR Force FXHasbro eFX
Anakin ROTS Anakin Skywalker

L: 27 cm

D: 3,5 cm
2005
2005
 2005 2007

Windu AOTC - ROTS Mace Windu
L: 27,8 cm

2004
2004 2009
Obi-Wan ROTS Obi-Wan Kenobi

L: 28 cm

D: 3,7 cm
2008
2004
2006 2007
Yoda AOTC - ROTS Yoda L: 17 cm
2005 2005 2007 2007
Sidious ROTS Dark Sidious

L: 18,6 cm

D: 3,6 cm

 2006 2005
Dooku AOTC - ROTS Dark Tyranus

L: 32,5 cm

D: 3,14 cm

2002
2004

2009
Vador ROTS Dark Vador L: 27,7 cm
2005 2005


épisode IV : ANH : Un nouvel espoir

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force FXMR Force FXHasbro eFX
Luke ANH Luke Skywalker

L: 26,7 cm

D: 3,7 cm
2006
2006
2007 2007
Obi-Wan ANH Obi-Wan Kenobi

L: 28,9 cm

2006
2006


2008
Vador ANH Dark Vador L: 28,9 cm

2004

2003

2007

 2007





épisode V : ESB : L'Empire contre-attaque

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force FXMR Force FXHasbro eFX
Luke ESB Luke Skywalker

L: 27,8 cm

2006
2006
2004

Vador ESB Dark Vador

L: 28,6 cm

D: 4,1 cm


2003 2005




épisode VI : ROTS : Le retour du Jedi

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force FXMR Force FXHasbro eFX
Luke ROTJ Luke Skywalker

L: 27,8 cm

D: 3,3 cm
2002
2004

2003

2005

2009

Vador ROTJ Dark Vador
2006





UE : Univers étendu

sabre propriétaire

dimensions

édition

limitée

échelle

0,45

Force FXMR Force FXHasbro eFX
Luke ROTJ Luke Skywalker

L: 27,8 cm

D: 3,3 cm
2002
2004

2003

2005
2009
Mara EU Mara Jade
2007


Luke ESB Mara Jade

L: 27,8 cm

2006 2006 2004
Partager cet article
Repost0
5 avril 2010 1 05 /04 /avril /2010 20:22

La réalisation des sabres laser dans les 2 trilogies est totalement différente.

versions sabre luke

Pour la trilogie classique, plusieurs versions de sabres ont été réalisées pour un personnage.

La plupart du temps, les sabres ont été fabriqués avec de la récup' : manche de flash graflex, MPP, etc...

(ci-contre les différentes version du sabre de Luke Skywalker pour le Retour du Jedi)

J'avoue que j'ai toujours cru que Luke avait le même sabre d'un épisode à l'autre sauf quand il perd son sabre en même temps que sa main à la fin de l'Empire contre-attaque et qu'il est obligé de s'en réaliser un nouveau. Les sabres ne se ressemblent pas d'un épisode à l'autre. Même le sabre d'Anakin, transmis par Ben Kenobi change entre les épisodes IV et V. Certains trouvent une explication "rationnelle" à ces différences : Luke a voulu "bidouiller" le sabre de son père pour parfaire ses connaissances, etc...

De même, Dark Vador n'a pas une seule fois le même sabre...

Je compte réaliser un tableau récapitulant tous les sabres "principaux" avec leurs versions et dates de réalisations de produits dérivés (éditions limitées, sabres Force FX, sabres à l'échelle 0,45) si il y en a eu.



Pour la prélogie, les sabres ont été réalisés au tour (bois + résine) et ont été arrangés pour avoir un aspect métallique. Autant les sabres des Jedi principaux ont bien été customisés, autant les sabres des Jedi secondaires ont été un peu plus... négligé. En effet, on retrouve pas mal de Jedi avec le même sabre.

Ainsi, on peut voir Adi Gallia, Shaak-Ti, Bultar Swan et Agen Kolar se partager une même version de sabres :

sabre-Adi Galliasabre-Shaak Tisabre-Bultar Swansabre-AgenKolar





































Dommage que le sabre Anakin ROTS ne soit pas non plus un graflex. La boucle aurait pu être bouclée avec la trilogie classique.

J'ai eu ensuite droit à une belle "surprise" dans l'épisode III. Au début du film, le Général Grievous capture Obi-Wan et Anakin. De ce fait, il ajoute leurs sabres à sa "collection". Pour la réalisation de cette scène, des reproductions numériques de ces sabres ont dû être réalisées. Cependant, alors que les Jedi s'évadent, ils récupèrent leurs sabres. Grievous s'enfuit donc sans ses dernières acquisitions. Cependant, lors du combat sur Utapau entre Obi-Wan et Grievous, qu'a-t-il entre ses mains ?

sabres-general grievousEn haut à gauche, on voit le sabre d'Anakin et, en bas à gauche, le sabre d'Obi-Wan.

C'est assez dommage qu'il n'y ait pas eu un réel travail de recherche en matière de sabres laser pour la prélogie. C'est star wars, quoi. Le fan a l'oeil, et le bon. Il ne peut que voir ce genre de détails.

Récement, j'ai vu que d'autres fans avaient un oeil plus aiguisé que le mien. J'ai été soufflé par le site thelightsaber.com car il recense tous les sabres vus dans star wars (autant dans les films que dans l'univers étendu). Il s'amuse aussi à trouver les oeufs de Pâques : les défauts dans les films. Un sacré travail.

Partager cet article
Repost0
31 août 2009 1 31 /08 /août /2009 14:03
J'ai toujours pensé qu'il n'y avait que 2 versions du sabre de Dark Vador : le sabre qu'on voit à la ceinture de Dark Vador à la fin de l'épisode III et le sabre de la trilogie classique.
Il y a peu, j'ai fait l'acquisition sur le net d'un sabre Dark Vador, pensant extraire la carte son Force FX pour le sabre de Calinorga et récupérer la poignée pour en faire le sabre "sacrifié" que Dark Vador perd lors d'un combat dans mon fanfilm La Purge Jedi. Cependant, son design est différent de celui que Lucie m'a offert. J'ai tout d'abord cru que c'était une différence de "millésime" : le sabre que Lucie m'a offert est un Master Replicas de 2007 et mon "dernier" date de 2005. En fait, apparament, Dark Vador aurait eu 2 versions de sabre laser : la version que l'on voit dans l'épisode IV (version que Lucie m'a offert, en haut, sur la photo) et celle que l'on voit dans les épisodes V et VI (celle que j'ai eu sur le net et que l'on voit en bas sur la photo) :


Comme la version des épisodes V et VI est une pièce "rare" de Master Repicas, son destin serait moins "tragique" : il sera, certes, converti en luxeon, mais ne sera pas coupé en deux.
Comme il est rès coûteux de faire plusieurs sabres luxeon, surtout pour des personnages secondaires, je vais voir pour créer un système de customisation amovible (comme des bagues, tiges en "T" ou en "U", etc...) par visserie en tenant compte des vis d'origines sur le sabre pour ne pas l'abîmer et/ou percer sous le manchon noir pour que les nouveaux trous soient cachés lorsque le sabre de Dark Vador est monté.
Partager cet article
Repost0

Présentation

  • : L'atelier de Sen Tabesi
  • : Salutations :) Je suis Wedge RLA, un grand fan de Star Wars... à tel point que je désire faire un fanfilm. N'hésitez pas à parcourir les articles ou les dossiers du blog avant de me contacter : les réponses à vos questions sont sur le blog : c'est une mine d'or en informations ;) :)
  • Contact

Dossiers sabres luxeon

sabre luxeon vu en coupeVoici les dossiers sur les sabres luxeon. Ci-dessous, vous trouverez les différentes pages consacrées aux sabres luxeon.

Les pages sont liées entre elles et sont liés aussi à des articles pour voir des éléments plus en détail.

Bonne navigation.




(détails sur les sabres luxeon)




(différentes améliorations possibles pour sabres luxeon)



bouton carnet d adresses





Recherche

Sabres MHS

Sabres customisés


Sabres "classiques" :



Sabres customisés :



Sabres Force FX customisés :

Réalisations

bouton-realisations.jpgRéalisations de l'atelier de Sen Tabesi :

Collection

Au fil des ans, j'ai pu agrandir une collection Star Wars basée en grande partie sur les livres, mais aussi sur les sabres laser.

bouton collection

Des fois, à cause de lots sur internet ou des projets avortés, il se peut que j'ai des objets en double ou dont je n'ai plus l'utilité. Je les propose donc en vente dans l'arrière-salle de l'atelier, la "boutique" :



  bouton vente
