Ce guide va vous montrer comment transformer votre sabre Force FX Master Replicas Yoda en sabre Luxeon 3W en utilisant un kit de conversion.

La conversion de sabres en luxeon requière des compétences en électronique et mécanique. Faites donc bien attention lors de la conversion. De plus, il n'y a aucune garantie que le câblage soit le même suivant les modèles.

Pensez toujours à regrouper les vis et éléments : il y en a beaucoup de petite taille. Il serait dommage de les perdre.

Après la conversion, vous aurez un sabre solide, en métal, comportant peu de parties plastiques. Ajoutez à cela une lame en polycarbonate et le sabre sera quasiment indestructible.

Liste des pièces :

- Sabre Force FX (MR ou Hasbro) Yoda

- kit de conversion

- LED luxeon star III

- optique 5°

- porte-optique

Pour le démontage du sabre, il est important de faire attention à ne pas détruire le capteur de choc.

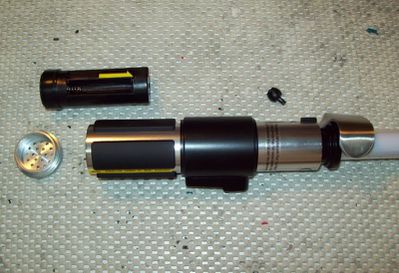

Dans un premier temps, dévisser le pommeau pour extraire le bloc de piles.

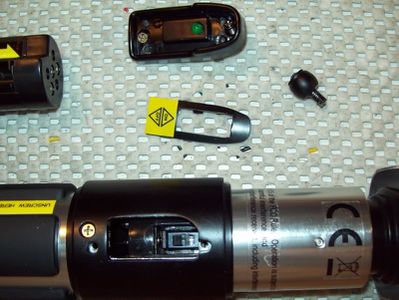

A l'aide d'un petit tournevis ou d'une pointe, retirez la plaque en plastique noire de l'interrupteur. Faites attention : il suffit juste de glisser le tournevis sous la plaque pour qu'elle se décroche.

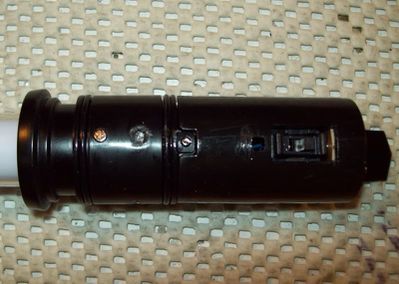

Vous devriez voir ceci une fois la plaque retirée. Retirez ensuite les 2 vis pour que la boîte puisse être enlevée.

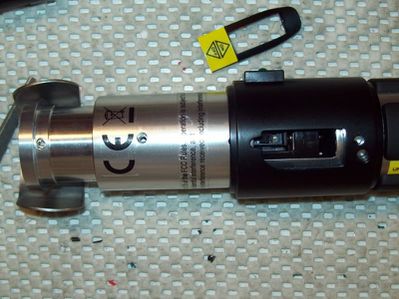

Retirez ensuite la vis qui se trouve à gauche sur la photo :

Puis, faites glisser le clamp vers l'avant. Maintenant, vous pouvez voir les 2 goupilles à retirer :

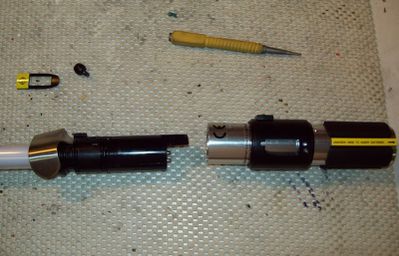

Autant la goupille la plus proche du trou peut être enlevée grâce à un poinçon, autant celle proche de l'émetteur doit être percée. C'est là où il faut faire attention à ne pas détruire le capteur de choc.

Voici ce que vous devriez avoir :

Retirez le module électronique :

Repérez les goupilles de maintient :

Retirez les goupilles et débranchez les connecteurs de sur la carte Force FX.

(Lord Dottore Matto utilise un rouleau de scotch en guise de base lorsqu'il enlève les goupilles)

Si vous avez percé convenablement la goupille, le manchon porte-lame en plastique devrait partir sans problème pour révéler une autre petite goupille.

Faites passer cette goupille à travers la coque en plastique de la lame. Les éléments se détachent pour révéler le capteur de choc intact :

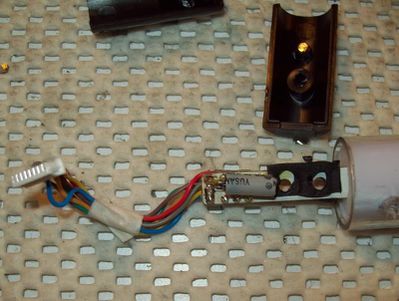

Redressez le détecteur de choc de la bande de LED, coupez ses 2 attaches et les fils de couleur :

Fixez la LED sur le dissipateur avec du scotch double-face thermique (cooltape) et les deux petites vis en nylon. Soudez un fil rouge sur une borne + de la LED et un fil noir sur une borne -.

Positionnez ensuite le porte-optique sur la LED et l'optique. Vissez ensuite l'ensemble dans le manchon porte-lame en aluminium.

Pour que le module électronique colle au kit de conversion, il faut couper les deux petites pattes comme suit :

Mode « soudure » : ON

- Prépositionnez des bouts de gaines thermo aux alentours des parties à souder. Ce n'est pas quand les fils seront soudés qu'il faudra y penser.

- le fil violet du capteur de choc est à souder sur une patte du détecteur ainsi que sur le fil + (rouge) de la LED luxeon,

- le fil d'alimentation de la carte (gris) est à souder sur l'autre patte du détecteur de choc.

- tous les autres fils de couleurs sont à souder ensemble au fil – (noir) de la LED luxeon.

Test de bon fonctionnement :

Maintenant, vous devrez utiliser un peu de ruban adhésif. Mettez les fils et le détecteur de choc dans la partie module électronique. Le détecteur est collé sous la carte tandis que les fils sont placés par-dessus.

Ensuite, placez 2 bouts de scotch comme suit pour garder le module électronique et le manchon porte-lame bien alignés :

Repositionnez convenablement le « clamp » noir sur la poignée. Comme ça, quand vous repositionnez le module électronique et le manchon porte-lame dans la poignée du sabre, vous pouvez vérifier le bon positionnement des pièces.

Les trous des vis doivent être parfaitement alignés. Vissez ensuite la vis cruciforme qui tient le « clamp » noir :

Placez ensuite le boîtier d'activation et repositionnez les deux vis de maintient :

Clipsez la plaque de plastique noir :

Insérez les batteries et vissez le pommeau :

Testez à nouveau le sabre :

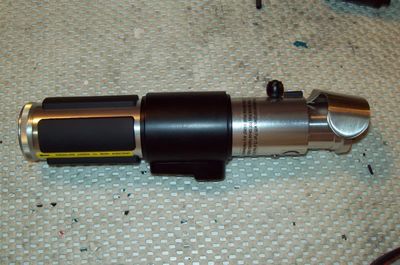

La conversion est terminée :
