La conversion de sabres en luxeon requière des compétences en électronique et mécanique. Faites donc bien attention lors de la conversion. De plus, il n'y a aucune garantie que le câblage soit le même suivant les modèles.

Pensez toujours à regrouper les vis et éléments : il y en a beaucoup de petite taille. Il serait dommage de les perdre.

Pour avoir démonté le sabre, j'ai ajouté quelques notes supplémentaires.

Après la conversion, vous aurez un sabre solide, en métal, comportant peu de parties plastiques. Ajoutez à cela une lame en polycarbonate et le sabre sera quasiment indestructible.

Voici le sabre Force FX de Mace Windu :

info : La lame du sabre de Mace Windu ne contient pas de LED violettes : il s'agit d'un sabre à LED bleues avec une gaine rouge autour :

Commencez par dévisser le pommeau et extraire le bloc de piles.

Retirez ensuite le clip covertec :

Dévissez la vis d'attache :

Retirez ensuite la section :

Retirez l'anneau décoratif :

Retirez les deux broches de maintient, il y en a une de chaque côté. J'ai utilisé un chasse-clou et un marteau pour les sortir par l'intérieur :

Retirez ensuite l'anneau de rétention du manchon détrompeur du bloc de piles :

Avec une pince, retirez ensuite le manchon en tirant la partie triangulaire :

A l'aide d'un petit tournevis plat, retirez avec précaution l'activateur :

Pour retirer la partie noire, je pense qu'il faut faire levier vers le milieu : les extrémités sont plus fragiles.

Retirez les 3 vis de maintient de l'anneau doré de l'activateur :

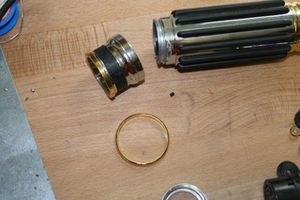

Retirez l'anneau doré ainsi que le joint :

Faites attention en retournant le grip en caoutchouc noir pour accéder à la vis cachée à enlever :

Vous pouvez maintenant pousser l'ensemble lame, manchon porte-lame et module électronique par le pommeau du sabre :

Retirez les 3 vis d'assemblage du module électronique :

Retirez ensuite le couvercle :

Si vous voulez continuer la conversion en luxeon du sabre, coupez les fils comme indiqué :

Voici comment vous devriez avoir votre module électronique :

Avant de poursuivre, débranchez les fils et les détecteurs de mouvements et de chocs :

Le démontage étant terminé, voici l'ensemble des pièces nécessaires à la conversion luxeon :

Voici le kit de conversion luxeon Mace Windu :

Pour la conversion, vous pouvez utiliser une LED luxeon blanche avec filtre violet ou une LED RVB (Rouge, Vert, Bleu ou RGB en anglais pour « Red, Green, Blue ») en ne câblant en parallèle que les bornes qui correspondent aux couleurs rouge et bleu.

Comme la LED rouge a une tension de seuil plus faible que la bleu, il faut la protéger en câblant une résistance 10 Ω.

Dans un premier temps, positionnez le kit dans le sabre en le glissant par le pommeau. Poussez-le s'il résiste.

Trouvez les 3 emplacements des vis de maintient qui tenaient le manchon porte-lame sur l'émetteur :

Percez-les avec une mèche 7/64 dans l'exemple puis retirez le manchon porte-lame.

Replacez le couvercle sur le module électronique et visser la dernière vis pour plus de maintient (flèche rouge) et coupez le module comme indiqué* :

Retirez la partie centrale comme indiqué :

Faites des encoches de chaque côté du module électronique comme indiqué pour faire correspondre les vis du manchon porte-lame en alu :

* Les nouveaux kits de conversion étant plus longs, il faut couper plus large : j'ai pris comme repère la base de la vis de maintient de la carte électronique du bouton d'activation :

Soulevez le couvercle une seconde fois pour le nettoyer de tout copeaux de plastique.

Retirez les 2 vis de maintient de la carte électronique (flèches rouges) pour la soulever.

Soulevez la carte :

Retirez les capteurs de chocs et de mouvements de leur logement :

A l'aide d'un pistolet à colle chaude, fixez les capteurs comme suit :

Puis, repositionnez et vissez la carte Force FX, connectez le bornier des détecteurs (flèche rouge).

Vous pouvez mettre de côté le module électronique le temps de travailler sur le câblage de la LED luxeon.

Soudez tous les fils négatifs ensemble comme indiqué et laissez bien à part le fil positif (marron)** :

Soudez un fil noir sur les fils négatifs et protégez l'ensemble par de la gaine thermo.

Si vous voulez câbler une LED RVB, il faudra prévoir 2 fils positifs et 2 fils négatifs en câblant une résistance sur le fil + destiné au pôle + de la LED rouge. Protégez aussi la résistance par de la gaine thermo.

** L'optimisation du câblage de la carte Force FX passe par le pont des (-) sur le verso de la carte (attention à ne pas ponter le + !) et de ne garder que les câbles qui nous intéressent sur le harnais : les négatifs rouge et bleu et le marron positif pour câbler une LED RVB :

Positionnez la LED sur le disque en utilisant de la bande rafraîchissante double-face (« cooltape »), maintenez-la avec les petites vis en nylon :

Soudez ensuite les fils sur la LED :

Positionnez ensuite le porte-optique et son optique sur la LED :

Vissez l'ensemble dans le kit de conversion :

Branchez le bornier LED sur la carte Force FX :

Dès que le couvercle est repositionné, la conversion est terminée. Il faut maintenant procéder au remontage.

A partir du pommeau, faites glisser l'assemblage jusqu'à l'émetteur en faisant attention à ce que les trous soient parfaitement alignés. Glissez le pack de batteries pour vous assurez que le sabre fonctionne :

Replacez la vis cachée par le grip noir pour maintenir l'ensemble en place et collez à nouveau le grip :

Le reste du remontage se déroule dans l'ordre inverse du démontage.

Pour la vis de rétention de lame, vous pouvez soit agrandir d'un des 3 trous de l'anneau de l'émetteur soit en percer un nouveau.

Pour ne pas que l'esthétisme du sabre soit trop altéré, il est conseillé d'utiliser une vis à 6 pans sans tête suffisamment longue pour serrer la lame sans que l'extrémité à 6 pans dépasse du sabre. L'inconvénient est qu'il faut utiliser une clé alène pour serrer ou desserrer la lame.

Percez ainsi avec une mèche 4,2 mm (ou à défaut : 4 mm, mais attention à ne pas casser le taraud) et taraudez avec un taraud M4. A chaque tour, n'oubliez pas de faire un quart de tour arrière pour casser le copeau.

Voici le sabre de Mace Windu converti en luxeon :
