Le guide de conversion d'origine se trouve sur le site de TCSS et a été réalisé par Lord Dottore Matto. Il est valable pour les sabres Hasbro de 2009 de ce modèle.

Ce guide va vous montrer comment transformer votre sabre Force FX Hasbro Comte Dook (Dark Tyranus) en sabre Luxeon 3W en utilisant un kit de conversion.

La conversion de sabres en luxeon requière des compétences en électronique et mécanique. Faites donc bien attention lors de la conversion. De plus, il n'y a aucune garantie que le câblage soit le même suivant les modèles.

Pensez toujours à regrouper les vis et éléments : il y en a beaucoup de petite taille. Il serait dommage de les perdre.

Après la conversion, vous aurez un sabre solide, en métal, comportant peu de parties plastiques. Ajoutez à cela une lame en polycarbonate et le sabre sera quasiment indestructible.

Liste des pièces :

- Sabre Force FX Hasbro Comte Dooku

- kit de conversion

- LED luxeon star III ou P4

- optique 5°

- porte-optique

Retirez le pommeau et le bloc de piles.

Attaquez-vous ensuite aux grips noirs. Ils sont en caoutchouc sur un cadre en plastique, alors prudence.

Avec le tournevis plat, soulevez bien tout le périmètre de manière à ce que les grips se déclipsent :

Dans l'image ci-dessus, vous voyez les vis à retirer comme suit :

Retirez aussi le petit autocollant :

La vis la plus proche du pommeau (à gauche) est recouverte par un petit insert en plastique :

Pour le retirer, rien ne vaut un bon coup de perceuse, mais ne forez pas trop loin : quelques millimètres suffisent :

Utilisez une pince à bec pour retirer le cache en plastique pour accéder enfin à la vis à retirer.

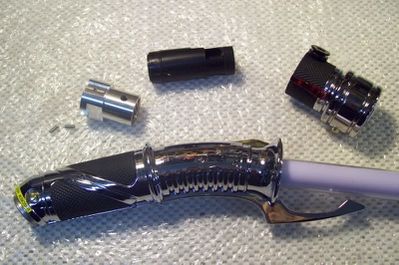

Vous devriez avoir ces pièces :

Retirez les deux goupilles qui se trouvent du côté de l'émetteur :

Faites-les ressortir avec un poinçon :

Point sur les pièces enlevées :

Vous pouvez dégager ainsi l'anneau de l'émetteur. Laissez le libre entre l'émetteur et le bout de la dent : l'anneau ne sera retiré que quand le sabre sera entièrement démonté.

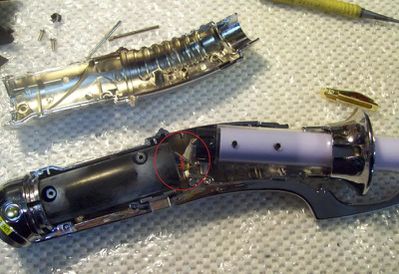

Vous pouvez démonter le sabre, débrancher le bornier de la bande de LED et du détecteur de choc (entouré de rouge), retirer la lame et l'anneau de l'émetteur :

SI vous voulez continuer la conversion, coupez les fils de la bande de LED.

Le démontage est fini :

Voici sur la photo une LED luxeon rouge ainsi qu'un pad d'isolation à mettre entre la LED et le dissipateur.

Essayez le kit de conversion dans l'architecture du sabre :

Installé la LED luxeon sur le diffuseur thermique grâce au pad d'isolation, soudez un fil rouge sur une de ses bornes + et un fil noir sur une de ses bornes –. Placez l'optique sur son porte-optique. Placez cet ensemble sur la LED.

Vissez l'ensemble dans le kit.

A côté de ça, préparez les fils du bornier LED en n'oubliant pas la gaine thermo :

- fil violet sur le fil rouge de la LED luxeon et sur le fil bleu du détecteur de choc

- les autres fils ensemble à connecter sur le fil noir de la LED luxeon.

Faites se rétracter la gaine au pistolet à chaleur pour protéger les soudures.

Reconnectez ensuite le bornier sur la carte Force FX.

Il y a beaucoup de place entre le module électronique et le manchon porte-lame donc les fils et le détecteur de choc devraient tenir sans le moindre problème.

Faites ensuite un test de bon fonctionnement.

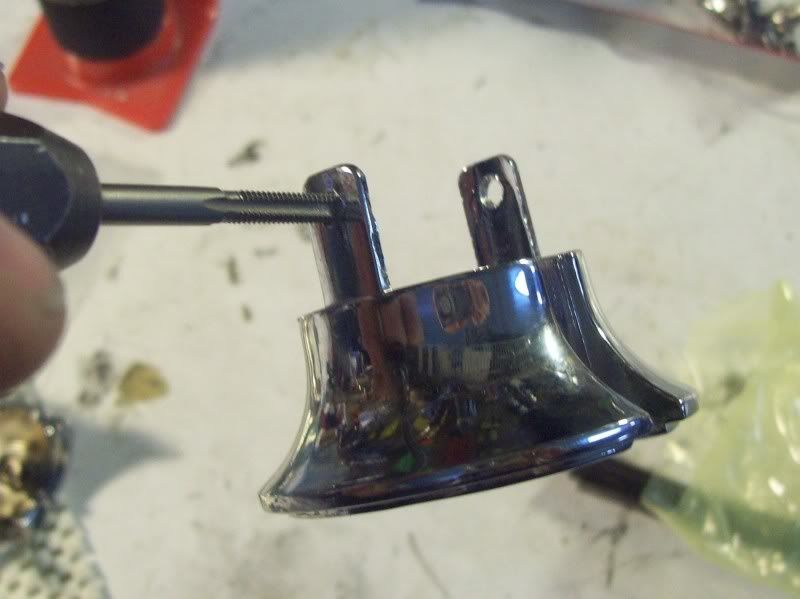

Maintenant, il faut tarauder les 6 trous pour les vis (4 trous qui tenaient les 2 goupilles et 2 sur l'anneau de l'émetteur).

Profitez de la présence de ces trous pour les exploiter avec les tarauds. Si vous avez des vis américaine, utilisez un taraud 8-32, sinon un taraud M4.

Si vous voulez une lame autre que celle d'origine, il faudra retravailler l'émetteur pour y faire entrer une lame de 1 pouce (2,54 cm). Si vous utilisez la lame d'origine, pas de problèmes.

Puis, réassembler les deux demi-sabres en n'oubliant pas les pièces annexes (dent, partie dorée). Repositionnez l'émetteur et finissez le taraudage proprement à travers le kit de conversi

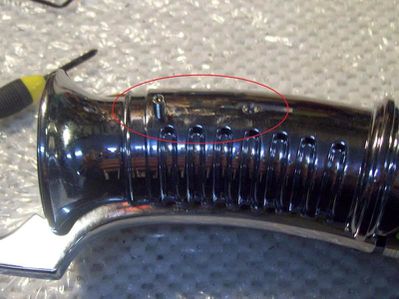

Ce sont ces trous qui s'alignent avec ceux de l'émetteur et qui serviront pour la (les) vis de rétention de lame.

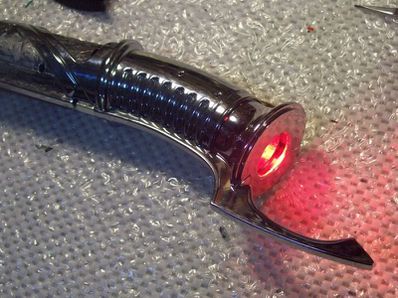

Avant de continuer, faites encore un test de bon fonctionnement pour éviter d'avoir à arracher à nouveau les poignées si le sabre ne fonctionne pas :

Dès que vous êtes sûr que le sabre fonctionne, repositionnez les deux vis qui maintiennent les deux moitiés de sabre. Veillez à ce que tous les résidus de colle soient bien nettoyés pour ne pas être gêné lorsque vous aller coller à nouveau les grips.

Utilisez de la colle silicone pour coller les grips :

Faites attention en appliquant le silicone sur les grips. Repositionnez-les sur le sabre et enveloppez-les avec un ruban adhésif. Faites-le avec attention mais le ruban doit être serré. Laissez le sabre ainsi pendant quelques heures :

Au final, voici le sabre du Comte Dooku, alias Dark Tyranus, converti :
